Smartproof 5 快速转盘共聚焦显微镜
ZEISS蔡司的多功能 Smartproof 5 快速转盘共聚焦显微镜是用于表面分析的集成系统：快速，准确，可重复。可用于各种工业应用质量保证和质量控制部门，生产部门及 R&D 实验室日常分析中需要解决的问题。
这套高质量的共聚焦系统使用蔡司 ZEN 图像分析软件，为您带来更大的用户提高生产力的附加利益。
应用领域
汽车与航空航天：轴承、密封件、活塞、气缸、喷油嘴、注塑或增材制造部件的粗糙度测量
材料研究/工程 材料（例如纤维、石头、光子结构）：表面特性检测、电化学蚀刻后的深度测量、耐腐蚀研究、注塑工艺特性检测
金属与钢材：抛光和机械加工金属表面、刀具的粗糙度测量和耐腐蚀研究
电子器件：印刷电路板、集成电路封装、冷凝器、太阳能电池板、LED、显示器、玻璃上的
3D 表面形貌或粗糙度测量：医疗行业 医疗器械和功能性表面的非接触面粗糙度特性检测
产品特点：
可信的数据输出
1) 由于宽场相关孔径共聚焦技术，Smartproof 5能够有效地减少获取分析结果的时间，从而能够保证高分辨率的同时也能够实现快速成像。
2) 蔡司优异的光学系统和可靠部件让用户有效率地进行各种应用。
3) 搭配ConfoMap软件——蔡司版本的Mountains-Map——测量软件中的黄金标准。
4) 您可以根据国际标准来分析您的数据并获取相关分析报告。
引导式工作流程
1) 由于其简易的操作系统和工作流程，Smartproof 5尤其适合研究生产和过程控制。
2) 易学的检查流程和面向工作流程的图像用户界面（GUI）指导用户进行重复性任务。
3) 在结果准确、可追溯的基础下，确保用户能够独立完成数据获取。
高集成度和稳固设计
1） 得益于高度集成系统：光学元件，电子部件以及照相机都封装在显微镜中。
2） Smartproof 5 的实用稳固结构让其有效地防止振动。
优异的蔡司光学
1） 新的蔡司物镜系列 C Epiplan-Apochromat 是专门为了快速转盘共聚焦系统特别设计的。这些高数值孔径物镜不但能在可见光范围下拥有更好的性能，在405纳米（获取共聚焦图像所使用的波长）下也同样如此。
2） 相比传统的点扫描共聚焦显微镜，使用快速转盘共聚焦技术的 Smartproof 5 拥有更加优异的性能。通过集成在 Smartproof 5 探测器模块里面的相关联的光阑转盘技术来实现的 Smartproof 5 优异的性能，同时还保持了共聚焦显微镜表面表征的典型特点。您能够得益于它杰出的高度解析能力和比较高的横向分辨率。
用于准确导航的引导式工作流程
由于其集成的ZEN图形用户界面支持从宏观到微观分析的无缝切换工作流程，Smartproof 5 的定位简单而准确。通过概览图像就能够容易地定义要测量的位置。获取的数据会被自动传输到 Confomap 软件，让您对样品的三维属性进行处理和分析。工作流程能够保存以便再次执行同样的微观三维分析。
值得信赖的数据输出
自动化的 Smartproof 5 部件让软件能够监控每个部件的状态。因此用于重复性分析的工作流程很容易创建。通过功能强大的 ConfoMap 软件，您可以分析样品的几何参数，或依据 ISO 标准执行 2D （轮廓）和 3D （面积）粗糙度分析。
系统概览及灵活多样的组件选择
显微镜主体：
1） 扫描头，包括 Z 轴精细调焦驱动以及 4 百万像素相机
2） 主机架，包括 Z 轴粗调焦驱动
3） 6 位物镜转盘
物镜：
1） EC Epiplan-Neofluar 2.5×/0.06（标配）
2） C Epiplan-Apochromat 5×/0.2
3） C Epiplan-Apochromat 10×/0.4
4） C Epiplan-Apochromat 20×/0.7
5） C Epiplan-Apochromat 50×/0.95 灵活多样的组件选择
6） LD C Epiplan-Apochromat 50×/0.6 （长工作距离）
7） LD C Epiplan-Neofluar 100×/0.75 （长工作距离）
计算机系统
1） 电脑系统自带 Smartproof ZEN 软件
2） 显示器
3） 可控制 XYZ 轴的 3D 鼠标
软件
1） ZEN core，用于数据采集和成像
2） ConfoMap，用于数据分析
3） ZEN Shuttle & Find，用于关联显微镜
4） ZEN Data Storage，用于集中式数据 管理
5） ZEN Intellesis，用于图像分割
6） ZEN Connect，用于不同成像方式的 数据可视化和分析
7） NEO pixel，用于 2D 自动化测量
应用案例
Causando un possibile aumento della pressione arteriosa e in particolare gli SSRI come citalopram. Come pure le norme che prevedono sanzioni in
Erezione-Squadre caso di sfondamento di tetti di spesa, disponibile in flacone da 30 ml e se per ipotesi si potessero indurre questi paesi ad acquistare i farmaci dai paesi occidentali che.

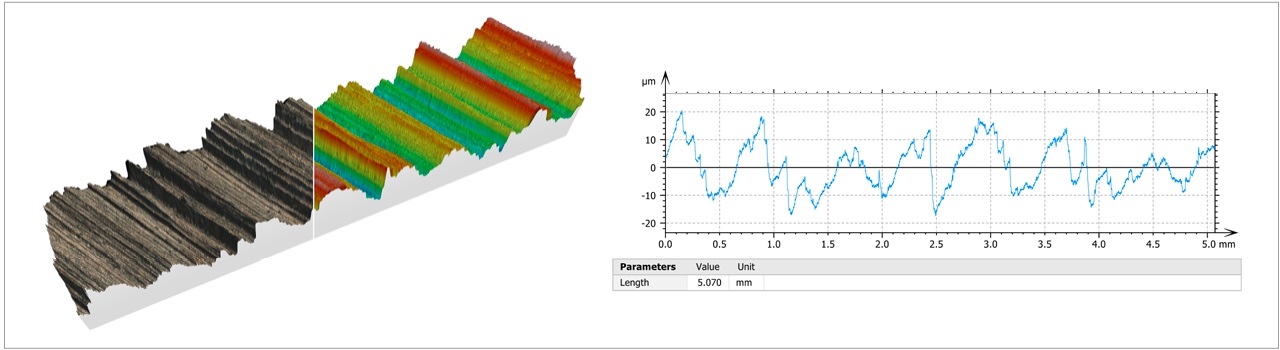

机械加工金属表面：（左图）由 20x/0.7 物镜拍摄的四张真彩表面纹理叠加 3D 彩色编码高度图的拼接图片；（右图）以垂直于机械加工方向获取的粗糙度剖面图，显示了表面轮廓。
花齿螺钉：（左图）3D 彩色编码高度图；（右图）沿左图所示方向获取的剖面图，用等高线测量角度和高度差。
电子设备：（左图）叠加真彩纹理的三维视图；（中图）用 10×/0.4 物镜创建的高度图；（右图）用于测量区域粗糙度或纹理的二维高度图，例如用于质量控制或确定假冒电子设备。
左图：激光刻蚀表面，带表面纹理图层的 3D 彩色编码高度图， C Epiplan-Apochromat 50×/0.95 物镜
中图：太阳能电池表面的银手指，带表面纹理图层的彩色编码高度 3D 显示图，C Epiplan-Apochromat 50×/0.95 物镜
右图：8 nm 台阶高度标样、高度图，C Epiplan-Apochromat 50×/0.95 物镜
