产品名称：68TM电子万能试验机

产品型号：68TM系列

产品品牌：INSTRON 英斯特朗

在线咨询

客服热线：400-68-17025(09:00 - 22:00)

服务承诺：真实描述正品销售售后保障

  • 产品详情

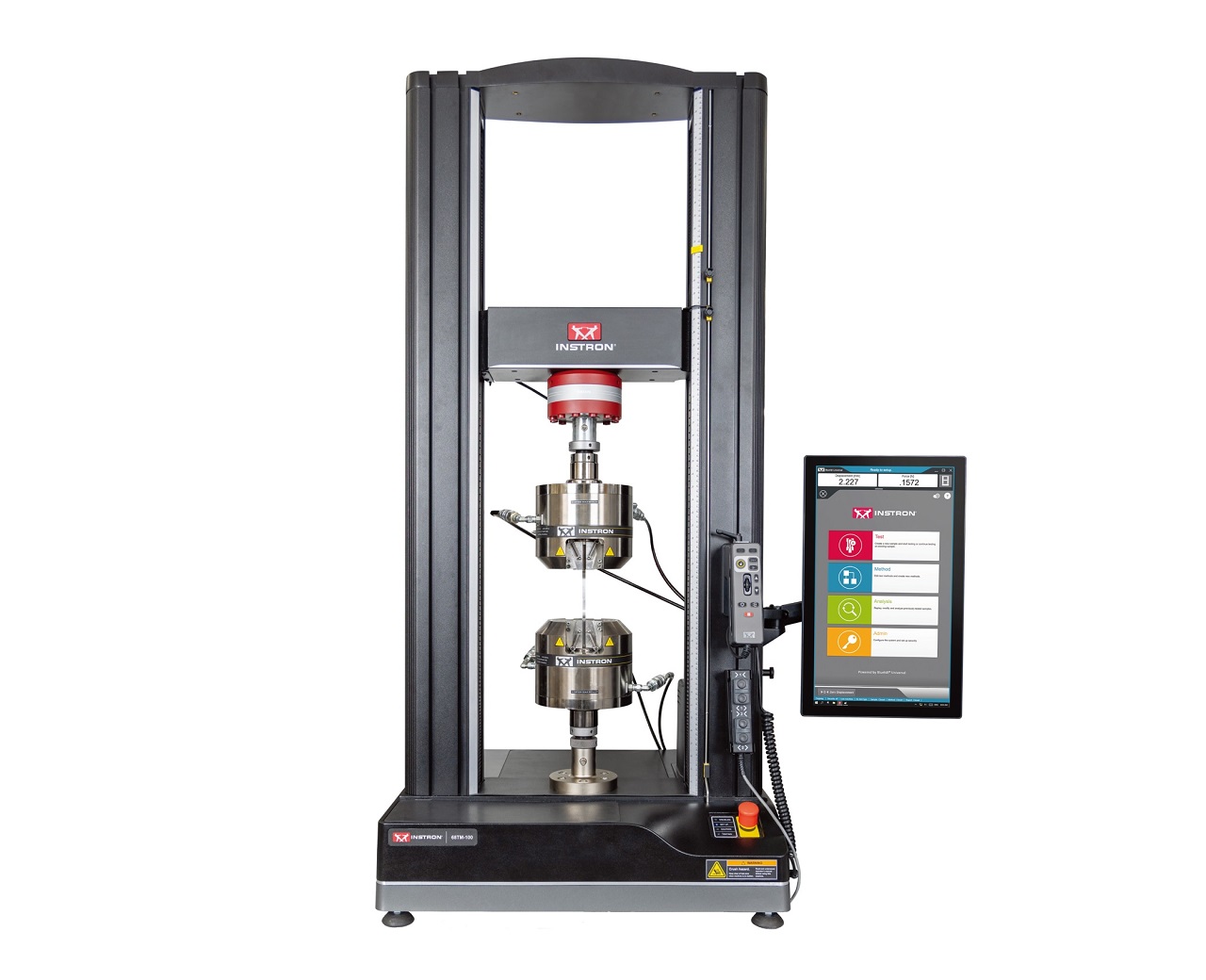

Instron 68TM系列电子万能试验机

    6800 系列电子万能材料试验机的载荷范围为 500 N 至 100 kN，可提供好的准确性和可靠性。6800 系列的数据采集频率高达 5 kHz， 力值精度从满量程到 1/1000 为 ±百分之0.5，具有很高的灵活性。

应用

6800 系列电子万能试验机旨在进行拉伸、压缩、弯曲、剥离、穿刺、摩擦、断裂等试验。该系统兼容 Instron 的附件目录中数以百计的夹具和工装，特定的配置适用于执行针对生物医疗、汽车、消费电子和原材料行业的常见试验。



技术规格：

型号 68TM-5 68TM-10 68TM-30 68TM-50 68TM-100
载荷容量 kN 5 10 30 50 100
横梁行程 mm 1163 (E1) 1163 (E1) 1119 (E1) 1119 (E1) 1097 (E1)
1648 (E2) 1648 (E2) 1605 (E2) 1605 (E2) 1582(E2)
垂直试验空间 (A) mm 1234 (E1) 1234 (E1) 1190 (E1) 1190 (E1) 1168 (E1)
1739 (E2) 1739 (E2) 1695 (E2) 1695 (E2) 16725 (E2)
水平试验空间 (B) mm 420 420 420(F1) 420 420
947(F2)
速度大到 mm/min 3048 2032 1016 762 508
速度小到 mm/min 0.001 0.001 0.001 0.001 0.001
返回速度大到 mm/min 3500 2100 1100 800 508
占地尺寸（高×宽×深） mm 1640×760×715 1640×760×715 1640×760×715 1640×760×715 1640×760×715
位置控制分辨率 nm 9.9 4.9 2.6(F1)，2.8(F2) 1.8 2.69
机架轴向刚度 kN/mm 45 50 140(F1)，88(F2) 180 180
全速时的力大到 kN 5 10 15 25 25
满载的速度大到 mm/min 1524 1016 508 381 254
数据采集频率 Hz 5000 5000 5000 5000 5000
重量 kg 139(E1)，154(E2) 139(E1)，154(E2) 196(E1)，215(E2) 255(E1)，278(E2) 266(E1)，295(E2)
功率大到 W 1400 1400 1400 1400 1400


更智能

性能和应用程序

6800 系列可以扩展为包括数字输入/输出通道和多达 11 个应变通道，以确保与附件和外部设备兼容。在 6800 系列机架上进行试验时，可以在高达 5 kHz 的频率下以可调节带宽采集同步数据，从而不会错过试验事件。



更可靠

操作员保护 6800 系列英斯特朗操作员保护架构，智能的工作流程通过对从设置到测试完成全过程的系统状态加以控制，确保设备和操作员更可靠。
内置提示 6800 系列在任何时候都能提供系统状态的清晰可视反馈。当系统处于可靠设置模式时，用户将很容易理解，并明确提醒您，一旦删除这些限制，便退出测试空间。
智能气动控制装置 在测试的设置阶段，通过降低夹具闭合压力和限制闭合速度，可降低气动夹具夹手风险。

全新手持遥控手柄

6800 的全新人机工程学手柄，直接安装在机架上，使系统控件比以前更便于操控。操作员可以在安装位置使用手柄，也可以将其从基座上取下。
自定义功能键
通过两个用户定义的“功能键”按钮，操作员可以启动各种命令。功能键可以根据每个方法定义，从而可以为每个试验进行自定义。
虚拟互锁
Instron系统架构可限制机器的动作，从而防止横梁意外移动。
快速移动
在设置模式下，系统会默认采用适合操作员在试验空间内工作的可靠速度。
准确定位
带有触感反馈的定位调整拨轮，能够在执行敏感测试时以 4µm 增量准确定位横梁。
试样保护
试样保护可通过自动微调横梁来防止不必要的力量被施加到试样，从而保护您的宝贵试样免受损坏。

经久耐用

碰撞保护 如果返回或点动时检测到力，通过停止横梁移动可减少对设备和准确样品的损坏。
载荷传感器过载保护
当载荷传感器达到其超大载荷时，6800 系列系统会自动停止，以防损坏载荷传感器、测试系统和附件。
2580 系列载荷传感器
2580 系列载荷传感器专为 6800 试验系统而设计，从满量程到 1/1000范围内，其载荷测量精度为 示值的±百分之0.5。Instron 设计和制造的载荷传感器可以承受高达载荷容量 百分之150的力而不损坏，承受 百分之300 的力时不会发生机械损伤。传感器自动识别和电子标定使它们更易于使用。

坚固耐用

适用于强度材料的坚固刚性机架
6800 的构造包括预加载轴承、滚珠丝杠、厚实的横梁和底座，以及低拉伸驱动带，确保优越的性能和使用寿命。
对中性和弯曲度的准确引导
在进行单轴试验时，只有具有稳定、准确的刚性导柱的系统才能得到准确的应力和应变结果，以确保加载状态下的试样弯曲度。
更大的电机，更高的可靠性
6800 机架采用具有强劲动力的电机，可快速加速。免维护无刷交流伺服电机可进行长达 10 天的循环、蠕变和松弛测试（在 25°C 时高达 1Hz）。
伺服控制驱动系统
除了大功率电机以外，6800 驱动系统还包括一个带有双皮带驱动系统的刚性钢铸体。与采用齿轮减速装置，会产生反向间隙且刚度系数较低的系统不同，双皮带系统可以使滚珠丝杆保持同步运动，从而消除横梁倾斜倾向并有助于系统对中。

功能大的 Bluehill® Universal


Bluehill Universal 基于优化触控操作而开发。操控面板具有较大的触控点，为用户提供更便捷和更智能的体验。易于理解的图标和操作步骤，简单的培训，即可在几秒钟内开始试验。

更智能-操作简便的功能

便捷并不意味着要放弃功能。Bluehill Universal 的模块化特点为运行复杂的试验提供了超大功能和灵活性。

增强软件功能

自定义导出 测试完成后可导出各类数据，无论是包含曲线图和表格的报告，还是与您的实验室信息管理系统相集成的自定义文本文件。
TestProfiler 建立简单的循环试验，包括斜坡型、保持型和三角波形。利用条件逻辑创建循环测试模式，从而模拟材料实际的受力状态。
表达式生成器 使用一组变量、测量值和原始数据建立您自己的自定义函数。例如，用户可以将测试速度设置为试样宽度和厚度的函数，或者创建自定义的原始数据表达式，例如在流体浸泡中测试时减去拖曳力。

可靠性和可追溯性 增强的可靠性
实验室管理员可通过 Bluehill Security 在软件中配置权限，授予经过培训的人员访问权限，并在需要时限制访问权限。Bluehill Security 允许在 Bluehill 中直接配置登录权限，或者链接到本地窗口登录或 Windows Active Directory。
可追溯性模块 Bluehill Universal 的可追溯性模块使用户能够满足与 FDA 21 CFR Part 11、ISO 17025、Nadcap 等标准相关的审计要求。通过无缝集成 电子批准、修订历史记录和自动审计跟踪，这款超大的附加组件与 Bluehill 的内置可靠性相结合，可提供数据可追溯性。
  数据分析
分析 无需重新运行试验，即可对试验数据进行回放、再分析或修改。 TestCam
连接 USB 网络摄像头可体验点对点视频回放，即便在试验结束后仍可对试验进行查看。 子样品
使用子样品，用户能够按所有参数（包括操作员姓名、试样断裂位置和特定试样属性）对结果进行分类。
  远程技术支持（RTS） 由Instron Connect提供支持的Instron远程技术支持（RTS）内置在Bluehill Universal中，利用物联网（IoT）为客户带来更快，更简化的技术支持。 业界远程技术支持 由Connect提供支持的Instron远程技术支持（RTS），使我们的技术支持团队可以通过远程屏幕共享或集成的增强现实（AR）直接连接到您的Instron系统，提供快速，高质量的系统诊断，从而增加您设备的正常运行时间。 通过预定提醒降低风险 通过自动通知来维护实验室的认证，并轻松访问仪器的校准状态和证书，从而为审核和实验室评估提供保障。
软件和固件更新 随时了解软件和固件更新，以确保您实验室内的Instron设备保持良好状态。快速可靠的直接下载功能和文件共享功能使操作更便捷。
